产品简介


ES-1800 系列大尺寸双驱高速视觉点胶机为适应新能源动力电池 FPC 点胶而开发 , 可进行新能源动力电池 FPC（NTC、镍片、连接器等）、CCS模组点胶，支持双阀同步垂直点胶、双阀同步旋转针头点胶、双阀异步，同时支持两种不同阀、不同工艺的点胶，客户可根据需求自由配置。

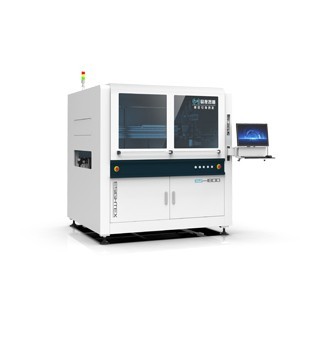

大尺寸在线式高精度视觉点胶机

产品优势


新能源动力电池CCS模组点胶
新能源动力电池CCS模组点胶
相机对针支持快速换线
相机对针支持快速换线
双Z结构的动态同步/异步双阀
双Z结构的动态同步/异步双阀

功能特性


  • 精准
  • 高效
  • 灵活
精准
精准

支持2D/3D、本体识别、抓边等视觉识别模式

支持多点阀标定，保证点胶范围内全局精度

支持重量/密度控制点胶工艺，确保胶量的高一致性


高效
高效

减少人工干预、支持CAD导入离线编程、多机工程文件互拷、提高设备稼动率

精准胶量控制，高效稳定视觉算法、批量AOI胶水检测提高良率

灵活
灵活

双Z结构、双阀同步/异步于一体,可自由切换工作模式、支持多种阀配置

通用平台可适用多种点胶工艺及胶水，实现快速换线

规格参数


项目ES-1800
设备电源

AC220V  50/60HZ  3.5KW

设备气压

≥0.6Mpa

外形尺寸

1800*1600*1731(W*D*H)

重量

约1000KG

认证标准

CE

XYZ 定位精度

XY：  ±50um ＠3σ  Z:  ±20um＠3σ

XYZ重复精度

XY：  ±20um ＠3σ  Z:  ±10um＠3σ

X2Y2Z2 定位精度

X2Y2：±50um ＠3σ  Z2: ±20um＠3σ

X2Y2Z2 重复精度

X2Y2：±20um ＠3σ  Z2: ±10um＠3σ

最大加速度

0.6g

最大速度

600mm/s(XY)

驱动系统

伺服双驱 + 丝杆

轨道承重

12KG

轨道调宽范围

100-530mm

操作系统

Win7

基板厚度

1-6mm

联机通信协议

SMEMA

最小板边宽度

6mm

允许面板器件最大高度

40mm

允许面下器件最大高度

40mm

Z Z2轴行程

120mm /120mm

X2Y2行程

X2: ±5 mm   Y2: ±140mm

双阀间距

60-180mm

双阀同步

X1200*Y500mm

双阀异步

X1200*Y500mm



 标配：●   选配：〇   暂无：-

真空清洁模组

●

声光报警装置

●

视觉模组

●

标准操作系统

●

IPC工控电脑

●

供料装置30cc/55cc/1000cc

●

激光测高模块

●

单轨

●

低液位检测与报警

●

相机对针模组

●

真空吸平台

●

飞行拍照

●

二维码扫描（产品正面）

●

擦胶模组

○

称重模块

○

双Z轴双阀模组（同步双阀/异步双阀）

○

二维码扫描设备（背面）

○

胶水检测

○

点胶阀（旋转针头阀、压电阀、螺杆阀）

○

待料区与点胶区底部加热

○

自动上下料

○

以实物为准， 因本公司产品配置不断更新升级， 如有变更恕不另行通知
